杂物电梯技术规范

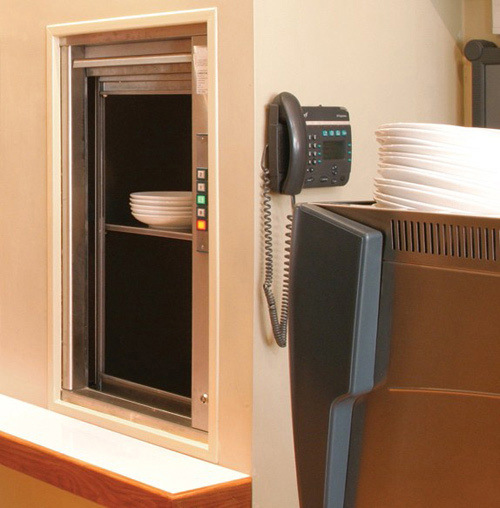

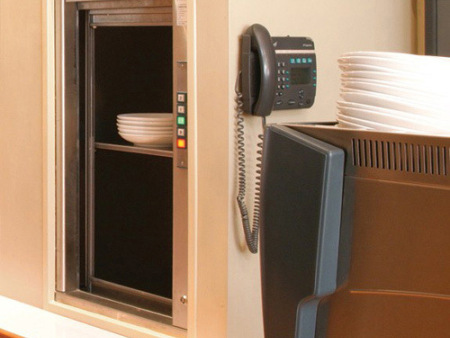

杂物电梯（Service Lift 或 Utility Lift）是专门用于运输货物而非人员的升降设备，广泛应用于饭店、医院、图书馆等场所。为了确保其安全性和可靠性，《杂物电梯制造与安装安全规范》（GB 25194-2010）和其他相关标准对其设计、制造和安装提出了详细的技术要求。以下是根据这些规范整理的关键技术要点：
1. 基本参数
- 额定载重量：不大于300kg。
- 额定速度：不大于1.0m/s。
- 轿厢尺寸：
- 轿底面积不大于1.0m²。
- 轿厢深度不大于1.0m。
- 轿厢高度不大于1.2m。
- 如果轿厢由几个固定的间隔组成，且每一个间隔都能满足上述要求，则轿厢总高度允许大于1.2m。
2. 结构设计
- 井道及层站：
- 面对轿厢入口的井道开口处应装设无孔的层门。
- 如果井道壁是非连续的，则应在每层楼板处设置坚固且不易破坏的防护栏杆。
- 底坑下存在可以进入的空间时，底坑地板能够承受至少5000N/m²的负荷。
- 机房：
- 无论何时，机房门不得小于0.6m×0.6m，并且门应能锁住。
- 通往机房或驱动主机/液压泵站及其附件的检修门和检修活板门的通道应当安全无阻碍，并设有固定照明装置。
- 检修门和检修活板门应当设置用钥匙开启的锁，当门打开后，不用钥匙也能将其关闭和锁住；门锁住后，不用钥匙也能从机房内部将门打开。
- 轿厢：
- 轿厢内部尺寸应适合预期使用的货物类型。
- 轿厢门可以是栅栏式或其他形式，但保证安全性。
- 对于额定载重量超过250千克的单入口轿厢，入口处应设有门或入口保护装置，防止货物在运行中坠落。
3. 安全装置
- 超速保护装置：当电梯的速度超过额定速度的一定比例时，该装置应自动动作以停止电梯运行。
- 限位开关：用于检测轿厢到达上下端站的位置，并在必要时切断电源。
- 缓冲器：在底坑中安装缓冲器，以吸收轿厢撞击底部时的能量。
- 门联锁装置：确保只有当所有层门完全关闭并且锁定后，电梯才能启动。
- 紧急停止按钮：在明显位置设置紧急停止按钮，以便在紧急情况下迅速停梯。
- 通话系统：提供轿厢与机房之间的通信手段，方便维修人员交流。
- 安全钳装置：对于额定载重量超过50千克且行程大于4米的电梯，安装安全钳装置，以保证在紧急情况下能够有效制动。
4. 电气控制系统
- 控制柜：放置于易于接近的地方，便于操作和维护。
- 线路布置：电线电缆应按照规定路径敷设，避免受到机械损伤或环境影响。
- 接地保护：所有金属部分均需良好接地，防止触电事故。
- 过载保护：配备适当的过载保护装置，防止电机因过载而损坏。
- 短路保护：配置断路器或熔断器等短路保护措施，保障电路安全。
5. 驱动与悬挂装置
- 驱动方式：可以采用钢丝绳曳引驱动或强制驱动（如钢丝绳或链条驱动）。对于强制驱动，使用卷筒和钢丝绳时不应设对重，而使用链轮和链条时虽可设对重，但也应防止链条脱开或扭结。
- 悬挂部件：作为悬挂部件的钢丝绳或钢质链条数量应不少于两根，安全系数不小于10。
- 连接方法：包括金属或树脂锥套、自锁楔形绳套、绳夹固定和插接绳环等，连接部位强度需达到钢丝绳破断负荷的80%。
- 卷筒设计：应有合适的绳槽，钢丝绳在卷筒上单层缠绕，至少保留一圈半的安全余量。
- 链轮和链条啮合：有具体要求，以确保传动效率和稳定性。
6. 维护保养
- 日常检查：定期进行清洁、润滑、调整以及更换易损件等工作，确保电梯正常运作。
- 年度检验：每年由专门机构进行检查，确保电梯符合比较新的安全标准。
7. 标识与使用说明
- 标识标志：在显眼位置标明比较大载重量、制造商信息、应急联系电话等内容。
- 使用说明：随附详细的使用说明书，指导用户正确操作电梯。
相关法律法规
杂物电梯属于特种设备中的电梯类，需按特种设备及电梯相关法律法规管理。相关的法律、安全技术规范和标准主要包括：
- 《电梯监督检验和定期检验规则——杂物电梯》（TSG T7006-2012）
- 《杂物电梯制造与安装安全规范》（GB 25194-2010）
这些规范旨在确保杂物电梯的安全性和可靠性，同时为用户提供便捷的服务。如果您有更具体的问题或需要进一步了解某些方面的细节，请随时告知，我会尽力提供更多帮助。
